1. Máxima comodidad para el usuario
Módulo de comunicación
- La capacidad RS-485 está incorporada
- Modbus RTU, Metasys N2
- BACnet MS/TP está integrado como estándar
- Se puede agregar la opción LonWorks
Ventilador de enfriamiento fácil de cambiar
Es fácil cambiar el ventilador de refrigeración
sin abrir la cubierta de la unidad.
Teclado exclusivo para HVAC
Se utiliza para emitir comandos, configurar parámetros de la unidad y para monitorear el estado de la unidad.
- Se puede seleccionar el modo HAND (Modo Local, Control) o el modo AUTO (Modo de Control Remoto).
- Modo MANO: se utiliza al seleccionar comandos de frecuencia o de ejecución/detención.
- Modo AUTOMÁTICO: accionamiento mediante teclado. Bloque de terminales multifuncional y comunicaciones.
- Monitoreo del estado de fallas
Opción de nivel de especificación (kit de conducto)
Obtuvo la certificación UL de tipo abierto y tipo cerrado 1
- Cuando se utiliza la opción de conducto, el variador cumple con las especificaciones UL Enclosed Type 1
Tipo de brida
Si el espacio es demasiado pequeño, se puede instalar un disipador de calor fuera del panel.
Reactor de corriente continua
Se instala un reactor de CC incorporado para mejorar los factores de potencia y reducir la distorsión armónica total (THD).
- Reactor de CC incorporado de serie para 400 V 37~500 kW
Filtro EMC incorporado
Un filtro EMC incorporado para responder a las especificaciones de reducción de ruido.
- ㆍ400 V 0,75 ~ 30 kW Integrado de forma predeterminada (C3)
- Se puede seleccionar la opción incorporada de 400 V 37 ~ 55 kW (C3)
※ 75~90kW satisface las especificaciones EMC incluso sin filtro
Cumple con las especificaciones globales
Clasificación UL Plenum
(normas estadounidenses para seguridad contra incendios condicional)
※ Adecuado para instalación en compartimentos que manejan aire acondicionado.
Copiadora inteligente
- Funcionamiento sin energía
- Retroalimentación LED
- Parámetros de lectura y escritura
- Fácil de instalar

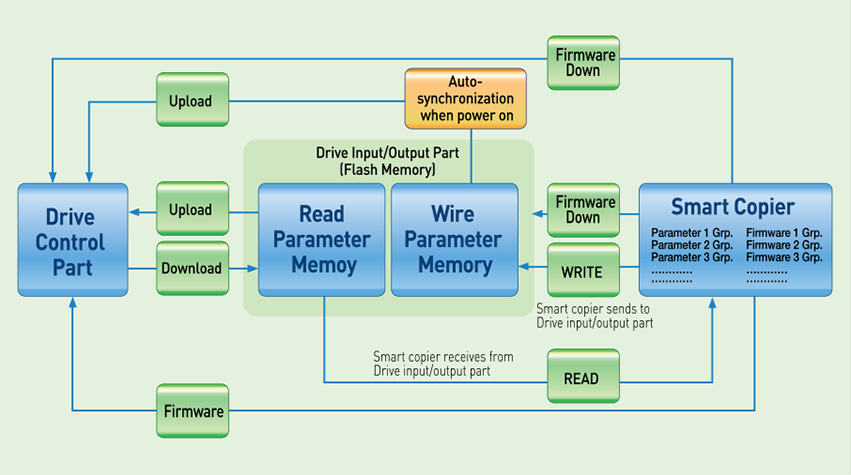

Flujo de datos en la copiadora inteligente
2. Uso eficiente del espacio
Instalación lado a lado
El tamaño de la placa de control se reduce significativamente cuando se instalan varias unidades al minimizar la distancia entre los productos instalados.
※La instalación lado a lado no está disponible para 37~90kW
Tamaño reducido
Los componentes principales se implementan de manera óptima a través del análisis de radiación térmica y el diseño 3D para reducir el tamaño en un 34 % en comparación con iP5A (basado en volumen)
3. Control estable del sistema
Los variadores LSLV-H100 son variadores inteligentes equipados con diversas funciones de protección y operación para un funcionamiento estable y continuo en respuesta a cambios ambientales externos.
Operación de llenado suave
Evita daños en las bombas causados por cambios extremos de presión durante el funcionamiento inicial de las bombas o en el interior de las mismas.
Rampa de inicio y rampa de fin
Previene daños en la bomba al cambiar las rampas utilizando la configuración del tiempo de aceleración/desaceleración durante la operación inicial de la bomba.
Rampa de válvula de declive
Evita daños en las bombas y tuberías causados por cambios repentinos de presión cuando las bombas se detienen o se cierra una válvula de bomba. Se puede configurar un tiempo de desaceleración.
Control de múltiples motores
El MMC se utiliza cuando se utiliza un único variador para controlar varios motores en el sistema de bombeo.
Puede controlar un motor principal y cinco motores auxiliares.
Programación (Evento de tiempo: Reloj de tiempo real)
Previene daños en las bombas causados por cambios drásticos de presión durante el funcionamiento inicial de las bombas o en el interior de las mismas.
Compensación de flujo
Compensa la pérdida hidráulica que se produce cuando la longitud de las tuberías es demasiado larga, agregando una tasa de compensación en función de la frecuencia de salida del inversor.
Pantalla de ahorro de energía (contador de amortización)
El consumo de energía comercial se compara con la cantidad de energía utilizada por el variador para calcular la cantidad de energía ahorrada.
Reanudar el encendido
Cuando la unidad se reinicia después de haberse detenido debido a una interrupción de energía durante el control de comunicación, se utiliza ‘Reanudar encendido’ para seguir el comando de control anterior.
Dormir, potenciar el sueño, despertar
Se utiliza para poner la unidad en espera y reiniciarla utilizando la cantidad de energía utilizada por la unidad para calcular la cantidad de energía ahorrada.
Refuerzo automático del par motor
El variador genera voltaje para la unidad controlando el nivel de refuerzo para que se ajuste a la carga por sí solo.
Control de lubricación
Cuando se realiza un comando de control en los sistemas de flujo/lubricación, se emiten señales de lubricación durante un período determinado antes de que se pongan en marcha los motores. El control del variador comienza inmediatamente desde el punto de salida de la señal hasta que las señales se apagan después del tiempo establecido.
Control de compuerta
Cuando existe un amortiguador en la configuración del sistema, el variador ordenará al amortiguador que se abra/cierre o recibirá señales de retroalimentación para protección.
Detección de tubería rota
Durante el funcionamiento del PID, se detectan daños o fugas en las tuberías y se muestra una advertencia o una activación.
Detección de nivel
Cuando el variador funciona a una frecuencia que está más allá de la frecuencia establecida y los valores de fuente (voltaje, corriente, etc.) que se deben detectar están por encima o por debajo de los valores establecidos por el usuario, genera un disparo o activa un relé para operación de protección.
Precalentar
Precalienta los motores mediante salida de corriente continua cuando los motores están en un estado de tiempo fijo para evitar la condensación en los motores.
Protección bajo carga
Cuando funcionan bombas que no tienen flujo o bombas secas por debajo de la frecuencia establecida, el variador emite una función de advertencia y cuando se genera el disparo, se puede seleccionar funcionamiento libre, desaceleración o parada.
Configuración de macro
Si se selecciona una aplicación en particular, los parámetros utilizados con frecuencia y los valores establecidos se modifican y registran en un grupo de macros.
KEB, amortiguación de energía cinética
En caso de pérdida o interrupción momentánea de la energía de entrada, si el KEB está configurado, el variador mantiene un voltaje de enlace de CC utilizando energía regenerada del motor durante el período de interrupción.
Limpieza de la bomba
Durante el funcionamiento de la bomba, la eficiencia de la misma puede disminuir si se atascan sustancias extrañas en el impulsor. La limpieza de la bomba elimina las sustancias extrañas para prolongar la vida útil de la bomba.
Compensación PID del motor auxiliar
El caudal de las tuberías aumenta y la presión de los conductos disminuye a medida que aumenta la cantidad de motores auxiliares. La “Compensación PID del motor auxiliar” se utiliza para compensar la pérdida de presión adecuada para el motor en cuestión cuando se utilizan motores auxiliares.
Ajuste de carga
Establece curvas de carga (corriente y potencia) basadas en la frecuencia del variador para crear la curva de características de carga requerida para “Bajo carga” y “Bomba limpia”.
Modo fuego
Cuando ocurre una emergencia, como un incendio, en los ventiladores de succión/escape, pero el hardware no falla ni tiene un defecto crítico, el variador funciona continuamente para proteger otros sistemas bajo la frecuencia y dirección establecidas.
